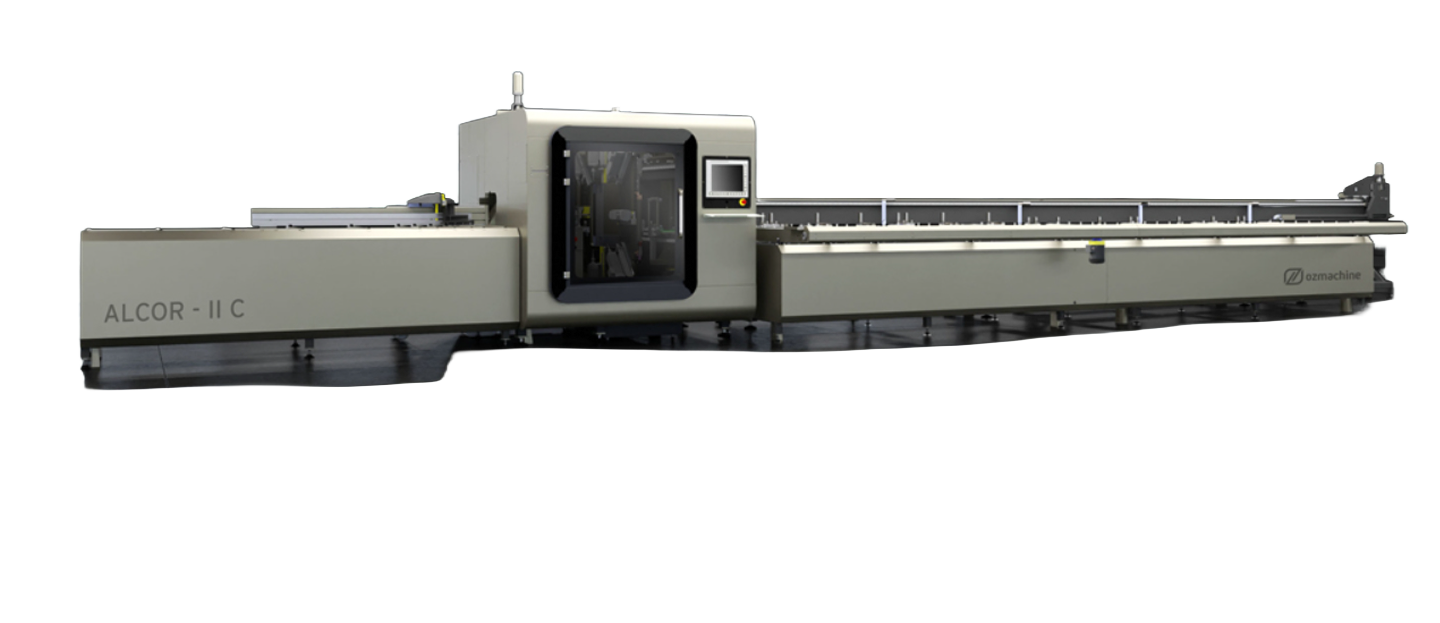

ALCOR - IIC
| Pozisyonlama Hızı | |
|---|---|
| X1 Ekseni (Boyuna) | 40 m/dk |
| Y1 Ekseni (Yatay) | 60 m/dk |
| Z1 Ekseni (Dikey) | 60 m/dk |
| Z2 Ekseni (Kesim ünitesi dikey hareketi) | 42 m/dk |
| C2 Ekseni (Kesim ünitesi dönme hareketi) | 166°/sn |
| XL Ekseni (Sürücü robot) | 90 m/dk |
| Hava | |
| Basınç | 6–8 Bar |
| Elektrik | |
| Maksimum güç | 31.35 kW |
| Voltaj | 400V 3N PE AC |
| Frekans | 50–60 Hz |
| Kesim Ünitesi | |
| Kesim açıları | 30° / 150° |
| Testere çapı | 550 mm |
| Testere motoru gücü | 3 kW – 4 HP |
| İşleme Ünitesi | |
| Fan soğutmalı spindle | Var |
| Spindle gücü | 3 kW |
| Maksimum hız | 18.000 rpm |
| Takım tutucu | ER20 |
| Besleme ve Boşaltma Ünitesi | |
| Minimum profil besleme uzunluğu | 1200 mm |
| Maksimum profil besleme uzunluğu | 7500 mm |
| Minimum profil boşaltma uzunluğu (90°–90°) | 270 mm |
| Profil yükleme kapasitesi | 10 |
| Otomatik talaş tahliye ünitesi | ● |
| Bant motorlu profil tahliye ünitesi | ○ |

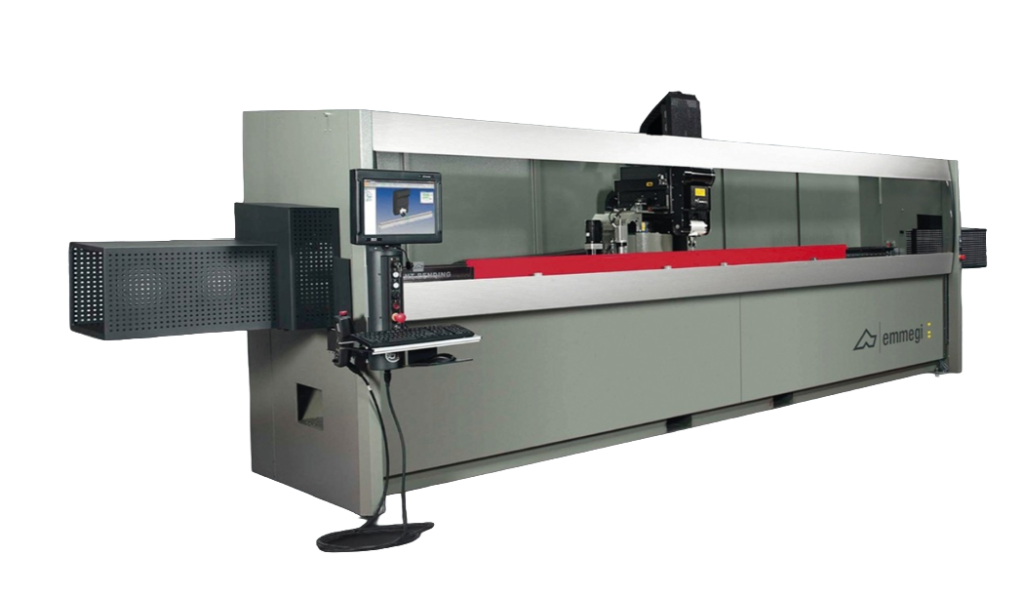

PHANTOMATIC M4 L
| Otomatik takım depoları | A | B | C | D | X1 | Y1 | Z1 | X2 | Y2 | Z2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Takım çapı azami: 80 mm | |||||||||||
| Çalışma alanı dahilindeki işlemler | sol | 45 | 102 | 113 | 80 | 2.815 | 230 | 210 | 2.815 | 160 | 210 |
| Çalışma alanı dahilindeki işlemler | sol + sağ | 45 | 102 | 113 | 80 | 2.630 | 230 | 210 | 2.630 | 160 | 210 |
| Ölçü dışı işlemler | sol | 45 | 102 | 113 | 80 | 5.630 | 230 | 165 (*) | 5.630 | 160 | 165 (*) |
| Ölçü dışı işlemler | sol + sağ | 45 | 102 | 113 | 80 | 5.260 | 230 | 165 (*) | 5.260 | 160 | 165 (*) |
| Takım çapı azami: 120 mm | |||||||||||
| Çalışma alanı dahilindeki işlemler | sol | 45 | 102 | 105 | 120 | 2.815 | 230 | 180 | 2.815 | 160 | 180 |
| Çalışma alanı dahilindeki işlemler | sol + sağ | 45 | 102 | 105 | 120 | 2.630 | 230 | 180 | 2.630 | 160 | 180 |
| Ölçü dışı işlemler | sol | 45 | 102 | 105 | 120 | 5.630 | 230 | 135 (**) | 5.630 | 160 | 135 (**) |
| Ölçü dışı işlemler | sol + sağ | 45 | 102 | 105 | 120 | 5.260 | 230 | 135 (**) | 5.260 | 160 | 135 (**) |
Boyutlar: mm cinsinden
(*) Otomatik depoya yüklenen azami uzunluğa (B = 150 mm) sahip takımlar söz konusu olduğunda Z değeri 130 mm’ye geriler.
(**) Otomatik depoya yüklenen azami uzunluğa (B = 150 mm) sahip takımlar söz konusu olduğunda Z değeri 100 mm’ye geriler.

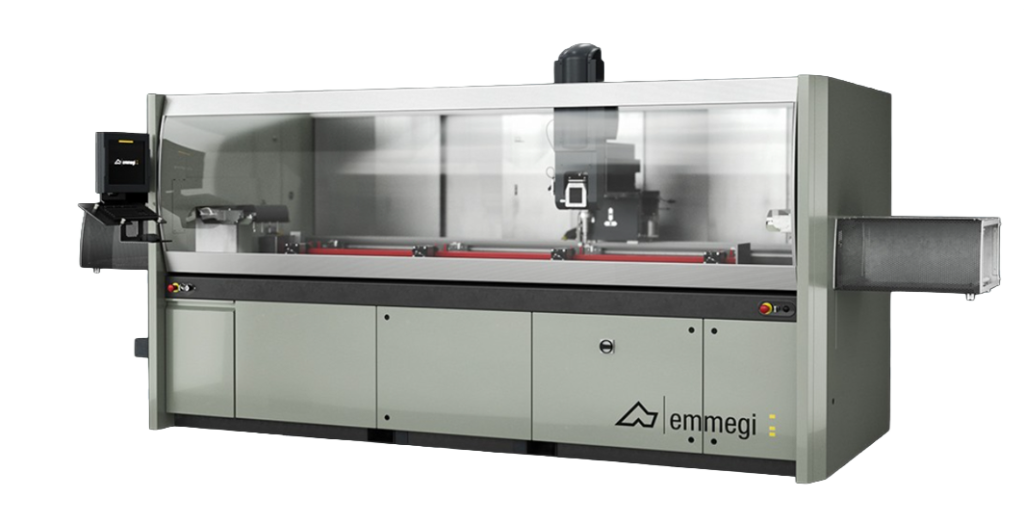

PHANTOMATIC X4
| Eksen Deplasmanı | |
|---|---|
| X Ekseni (yatay) (mm) | 4.000 |
| Y Ekseni (yanal) (mm) | 270 |
| Z Ekseni (dikey) (mm) | 420 |
| A Ekseni (elektro mandren dönüşü) | 0° – 180° |
| Elektro Mandrel | |
| Azami güç (kW) | 7 |
| Azami hız (devir/dak.) | 16.500 |
| Takım bağlantı konisi | HSK – 50F |
| Otomatik takım taşıyıcı bağlantısı | |
| Isı eşanjörlü soğutma | |
| Taşıyıcı Gövdesi Otomatik Alet Deposu | |
| Azami alet deposu sayısı | 8 |
| İşlenebilir Yüzler | |
| Açısal ünite ile (başlıklar) | 2 |
| Bıçak takımı ile (üst yüz, yan yüzler ve başlıklar) | 1 + 2 + 2 |
| Doğrudan alet ile (üst yüz ve yan yüzler) | 3 |

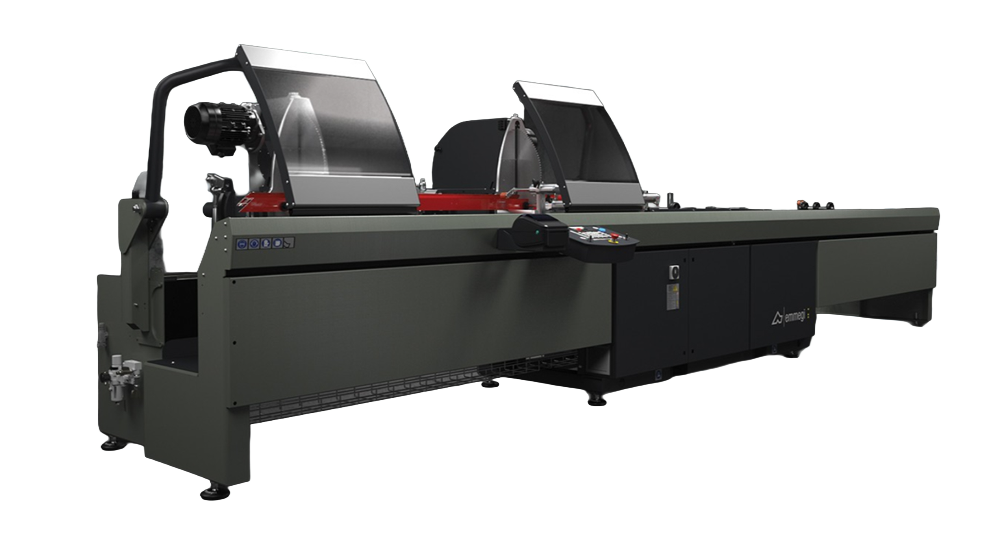

PRECISION C2
| Makinenin Özellikleri | |
|---|---|
| X ekseni elektronik kontrollü | |
| Standart X ekseni yürüme hızı (m/dak) | 25 |
| Manyetik bantlı ölçü sistemi ile direkt olarak hareketli kafanın pozisyonunun belirlenmesi | |
| Ara açıların mekanik ayarı | |
| Azami diş açısı | 22°30′ |
| Oleo-pnömatik bıçak ilerleme | |
| Etkin kesim boyu, modele bağlı (mm) | 4.000 / 5.000 |
| Widila bıçak | |
| Bıçak çapı (mm) | 550 |
| Bıçak motor gücü (kW) | 2,2 |
| Elektronik profil kalınlığı ölçüm cihazı | |
